- 3-way, 쿼드앰핑 라인어레이 구성
- 90° 수평 커버리지
- 부품: 2 x 10″ 낮은 주파수 | 2 x 8″ 중간 주파수 | 1 x 3″ 높은 주파수
- 작은 크기에도 불구하고 매우 큰 음압 (155 dB peak @ 1 mt, four boxes)
- 초경량 무게 (38 kg / 83.8 lb)
- 50Hz 이하의 리얼한 펀치감
- Outline Mantas 28와 완벽한 호환성
- 아웃라인의 DPRWG 듀얼 파라볼릭 웨이브가드와 V-Power 등 특허 받은 장비 (출처: White Paper by Guido Noselli)
- 새로운 최첨단 목공장에서의 고급 제조 기법으로 가능해진 독특한 디자인
- S.A.R.T. – Side and Rear Rejection Technology | Superfly는 무대 밖 오디언스를 커버하기 위한 강력한 사이드필 시스템으로 또한 사용할 수 있습니다. ( GTO 시리즈와 잘 매치 됨 )
- 투어, 스타디움, 극장, 실내 스포츠 경기장 등에 이상적임
TECHNICAL OVERVIEW

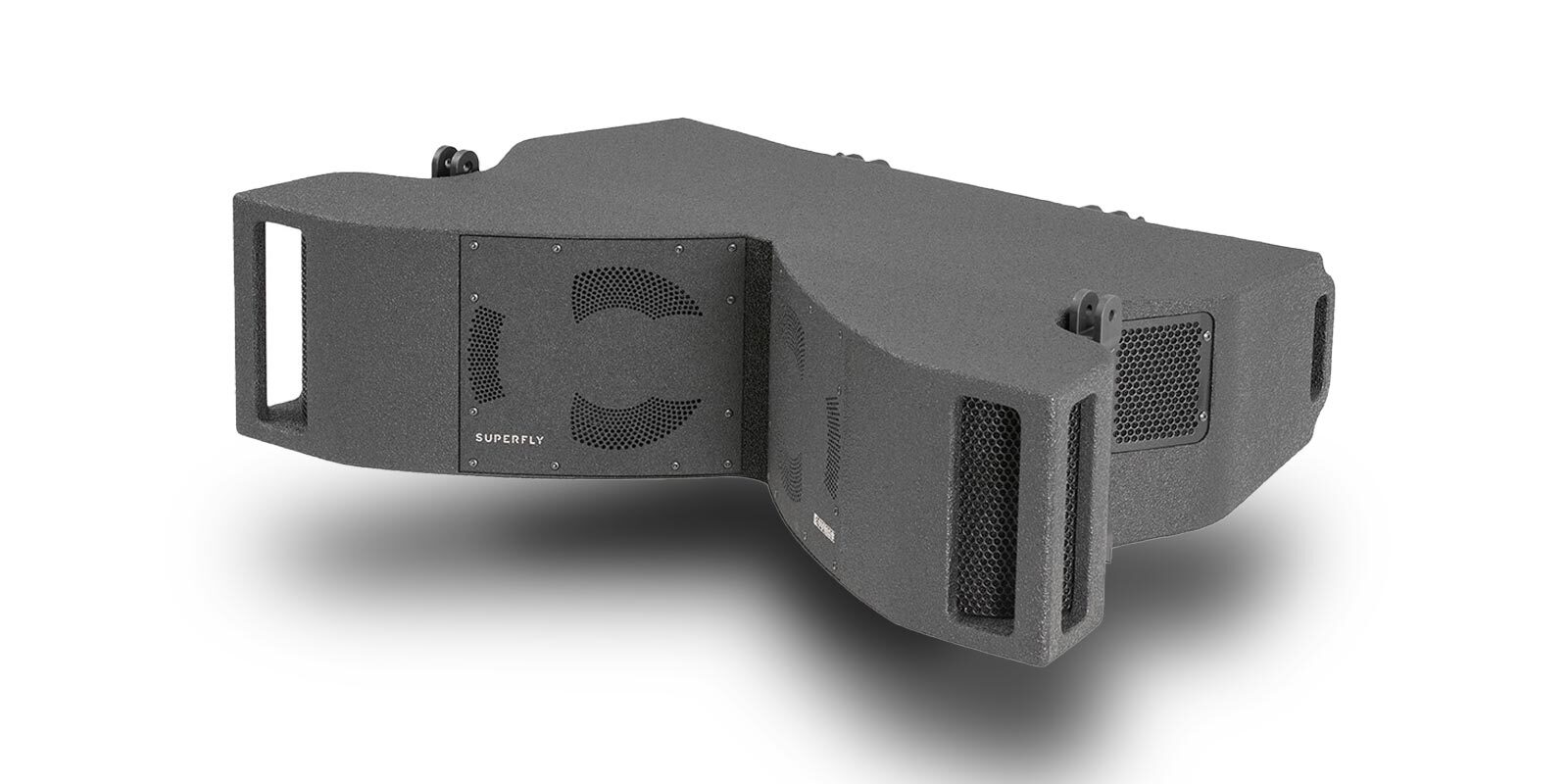

Superfly는 X8 시리즈 DSP의 증폭 및 제어 플랫폼을 활용하여 디자인한 쿼드앰프 액티브 스피커입니다.
3-way(고음-중음-저음)디자인의 스피커, 저음 부분의 고효율 듀얼 10인치 트랜스듀서는 개별적으로 파워를 공급하여, 벤치마킹한 Butterfly(15년 동안 가장 영향력 있는 스피커 디자인 중 하나)와 비교해서 저음 성능을 크게 향상시켰습니다.
Superfly의 넓은 밴드위스와 선명도는 추가적인 서브우퍼가 필요 없는 이상적인 솔루션입니다, 그러나 아웃라인의 서브우퍼와 함께 사용할 경우 잠재적인 완벽한 소리는 실현됩니다.
중음과 고음 부품(듀얼 8” 드라이버와 싱글 3” 컴프레션 드라이버) 은 GTO 시리즈와 공유되어, 놀라운 성능 수치를 만들어 냅니다.
다른 아웃라인 제품에서 확립된 기술을 포함하고 있지만, Superfly는 진정한 통합 시스템을 사용하여 만들어졌습니다. 최첨단 X8 시리즈 DSP가 장착된 앰프를 사용하기 위해 처음부터 설계된 Superfly 리깅 시스템은 심플 그자체로 어떤 사황에서도 사용 가능하고 최소한의 인원만이 필요하고 운송과 저장시에 최소한의 공간만을 차지합니다.
Superfly 디자인의 일부인 90도의 넓고 평탄한 수평 방사각은 추가적인 필 스피커의 필요성을 줄이거나 없앨 것입니다. 그러나 이러한 요구사항이 필요할 경우, Superfly는 다른 아웃라인 스피커와 쉽게 통합될 것입니다. 예를 들어, 120도의 수평 방사각을 가진 Mantas 28은 동일한 리깅 하드웨어를 사용할 뿐만 아니라, 동일한 Seamless Baffle 컨셉을 공유하기 때문에 Superfly의 완벽한 다운 필/니어필드 옵션이 될것이고, 완벽한 음향적 호환성을 제공할 것입니다.
PERFORMANCE SPECIFICATIONS
| Frequency Response -10 dB | 50 Hz – 20 kHz |
| Horizontal Dispersion | 90° |
| Vertical Dispersion | Array design dependent |
| Splay Angles available (Degrees) | from 0° to 7.5° in 0.5° step with additional 0.25° position |
| Operating configuration | Quad-amplified |
| Impedance Low (Nom/Min) | 2 x 16 Ω / 2 x 14.4 Ω |
| Impedance Midrange (Nom/Min) | 16 Ω / 12.6 Ω |
| Impedance High (Nom/Min) | 16 Ω / 15.9 Ω |
| Watt AES Low (Continuous/Peak) | 2 x 450 W / 2 x 1800 W |
| Watt AES Midrange (Continuous/Peak) | 400 W / 1600 W |
| Watt AES High (Continuous/Peak) | 120 W / 480 W |
| Maximum SPL Output, one box * | 143 dB SPL |
| Maximum SPL Output, four boxes * | 155 dB SPL |
* calculated using +10 dB Crest Factor signal @ 1 m, Free Field
PHYSICAL
| Component Low | 2 x 10” NdFeB double reflex band-pass loaded woofer |
| Component Midrange | 2 x 8” NdFeB partially horn loaded mid woofer |
| Component High | 1 x 3” diaphragm NdFeB compression driver, DPRWG loaded |
| Connectors | 2 x LKI8 in parallel (8-pin, military grade) |
| Cabinet Material | Baltic birch plywood |
| Cabinet Finish | Black polyurea coating |
| Grill | Epoxy powder coated |
| Rigging | Integrated high-load aluminium hardware |
| Height | 239 mm – 9 3/8” |
| Height (rigging included) | 278 mm – 11” |
| Width | 909 mm – 35 3/4” |
| Depth | 636 mm – 25” |
| Weight | 38 kg – 83.8 lb |
