Features
  • Outline의 GTO 시리즈 초대역 베이스 주파수 확장 솔루션
  • GTO 시리즈와 동일한 footprint 모듈 형 설계
  • Outline의 GTO-SUB는 18″로 긴 초저역 주파수를 제공, 혁신적인 기술로 균등한 SPL 제공
  • 높은 고출력(9600 Watts AES peak), 사운드음압(147dB SPL peak ,1m, half-space)
  • 2 x NL4(병렬), 2 x LKI-8(병렬)
  • GTO를 포함 최대 16개의 수직 어레이 리깅 가능, 각도를 조절시 최대 12개까지 사용
  • 정확한 구성은 “Openarray” 프로그램으로 3D로 확인
  • 지향성 구성을 위해 전면 또는 후면에 리깅 가능
  • 어레이 구성에 최적화된 선택가능한 분산각도

Description

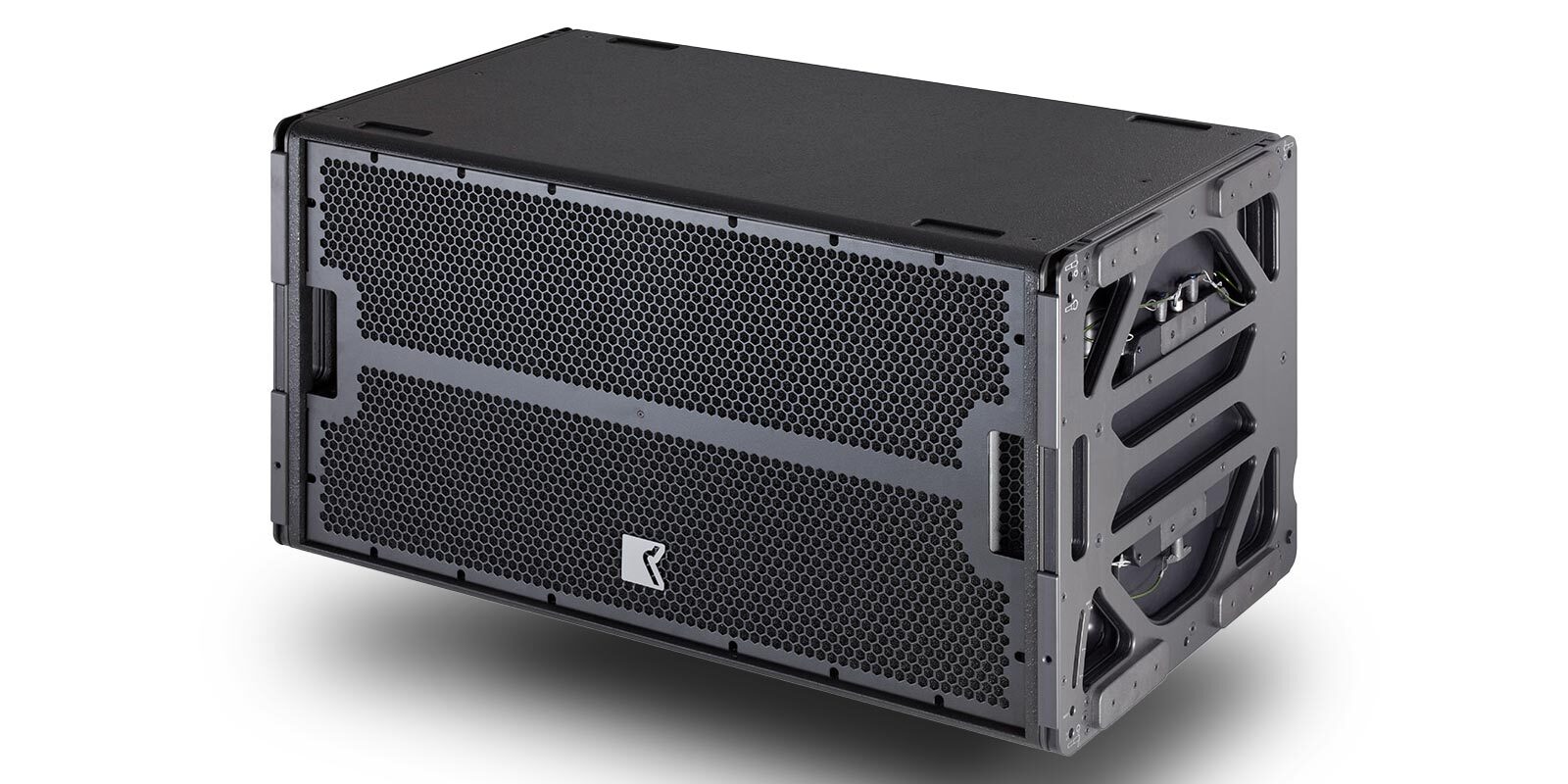

GTO-SUB는 역위상으로 구성되있는 듀얼 18″ 서브우퍼으로 몇가지 혁신적인 라우드 스피커 기술을 결합하여 수년동안 최고 수준의 일관된 성능을 제공하고 있습니다. 인클로저 표면은 넓은 긴 포트를 통해 저음주파수를 조정하게 됩니다. 이를 통해 GTO-SUB는 넓은 대역과 낮은 주파수의 응답에서 상당한 확장을 얻을 수 있습니다. 분석과 신중한 설계로 이 로딩 방법을 사용하여 기존 인크로저와 관련되어 회절되는 주파수를 완전히 제거 할수 있도록 했습니다.

GTO-SUB는 주로 GTO 시리즈에 일부로 대규모에 적용 할수 있습니다. 이 제품은 손상되지 않은 오디오 품질을 요구하는 프로젝트에 이상적입니다. GTO-SUB는 정확하고 고음질의베이스 재생에 대한 수요가 증가함에 따라 이에 대응합니다. 이 제품은 탁월한 전기적 – 음향 전력 변환이 가능하지만 컴팩트 한 패키지로 제공됩니다.성능은 리플렉스 정렬과 인크로저 구성을 신중하게 선택하여 이루어집니다. GTO-SUB는 28Hz ~ 160Hz의 -10dB에서 사용 가능한 주파수 범위를 가지며 응답은 34Hz에서 107Hz까지 +/- 3dB입니다. 최대 감도는 자유 공간에서 97dB이고 반 공간에서 103dB입니다. 2400W의 최대 연속 AES 전력은 자유 공간에서 131dB SPL을, 반 공간에서 137dB SPL을 제공하며, 피크 값은 반 공간에서 147dB SPL에 도달 할 수 있습니다.

GTO-SUB의 고품질 마감 마감재는 18 mm (페놀 수지로 접착 된) 발트 – 자작 나무 합판으로 제작되었으며 상자 진동 모드를 줄이거 나 전반적인 인크로저 강성을 높이기 위해 부력을 포함합니다. 라우드 스피커의 전체 모양은 내부 공진을 피하기 위해 만들어졌습니다. 적용된 바깥 마무리는 스크래치 방지 방수 검정 페인트이며 인크로저 전면은 반 공진 강철 그릴로 보호됩니다. GTO 메인 프레임 바 (mainframe-bar)와 함께 사용하면 각 요소의 통합 리깅 (rigging)을 통해 표준 어플리케이션에서 최대 16 개의 인크로저를 사용할 수 있습니다. 필요한 경우 통합 리깅을 통해 3도 각도의 스플레이 각도를 선택할 수 있으므로 리깅 클러스터의 전체 모양을 적용 범위 요구 사항에 따라 조정할 수 있습니다.
.’3-up’을 위해 설계된 GTO 휠보드는 평평하지 않거나 평평하지 않은 표면에서 취급과 운반을 돕습니다. 인크로저의 측면 패널에있는 매입 형 통합 핸들은 취급시 손잡이로 사용됩니다. 날씨 보호 샤워 뚜껑도 턴키 패키지의 일부를 형성합니다. 라우드 스피커에 연결하는 것은 두 가지 유형의 커넥터 형태로 제공되며 쌍으로도 모두 병렬로 연결됩니다. 첫 번째 우퍼에는 2 개의 NL4가, 두 번째 우퍼에는 2 + / 2- 핀이, 두 번째 우퍼에는 2 개의 LKI-8 유선 핀 A / B가, 두 번째 우퍼에는 C / D 핀이 각각 연결됩니다.

Technical specifications

FREQUENCY RESPONSE (-10 dB) 28 Hz – 160 Hz
AVERAGE DISPERSION Horizontal: Quasi-omnidirectional
Vertical: Depending on array configuration
IMPEDANCE 2 x 8 Ω (min 2 x 6.2 Ω)
POWER – WAES 2 x 1200 (2 x 4800 peak)
MAX SHORT-TERM SPL @ 1 m* 141 dB SPL (free-field)
147 dB SPL (half-space)
LOUDSPEAKERS AND LOADING 2 x 18″ hybrid band-pass loaded woofers
WEIGHT – SINGLE UNIT 102 kg (225 lb)
DIMENSIONS (Net) Height: 600 mm (23 5/8″)
Width: 1126 mm (44 11/32″)
Depth: 655 mm (25 25/32″)
DIMENSIONS (With Pins) Height: 600 mm (23 5/8″)
Width: 1181 mm (46 1/2″)
Depth: 655 mm (25 25/32″)
* calculated using +10 dB crest-factor signal

Accessories

FRM-GTO2
Heavy-duty frame to rig up to 16 GTO-LOW elements

FRM-GTO-LW
Light-weight frame to rig up to 9 GTO-SUB elements from a single 1-ton motor

DWNFLT-GTO
Down-fill adaptor to rig 4 Butterfly or 5 Mantas underneath GTO-SUB

SCAP-3GTO-SUB
Weather protection cover for 3 GTO-SUB cabinets stacked on trolley XI

TROLLEY XI
Wheeled trolley for 3 GTO-SUB cabinets

FC-FRMGTO
Flight case for a single GTO main-frame (FRM-GTO2)

TROLLEY XVI
Trolley housing two FRM-GTO-LW with a strap to hold the frames

SCAP-TR XVI
Weather protection cover for two FRM-GTO-LW
