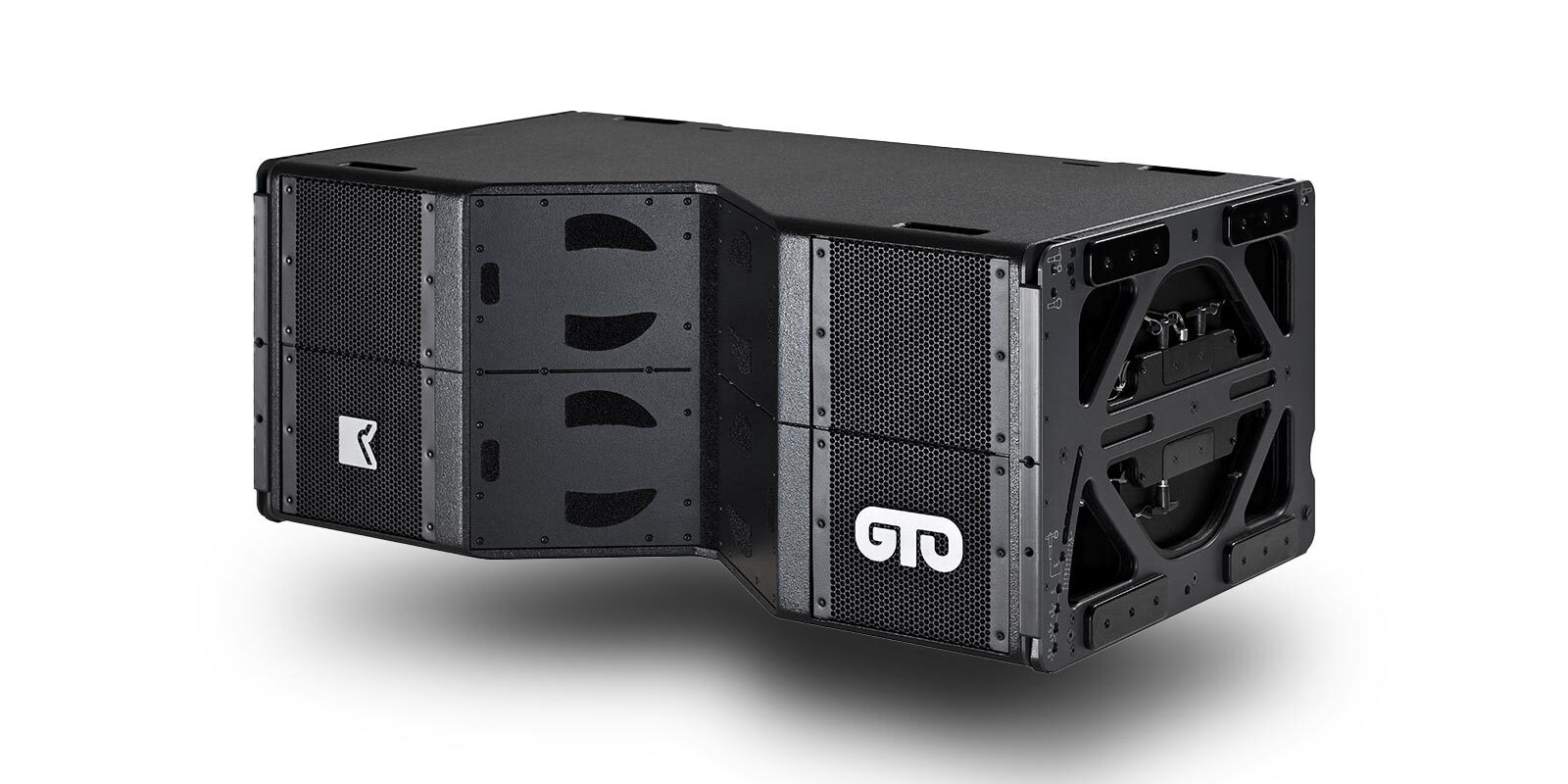

GTO

Outline의 GTO 컨셉은 전문적인 엔지니어, 렌탈, 프로덕션 매니저들의 요구사항을 충족하기 위한 오디오 퍼포먼스를 규정해 유연한 적용과 쉽게 사용이 가능한 대형 포멧의 라인-소스 라우드 스피커 입니다

GTO는 Grand Touring Outline 의 약자로 대규모의 사운드 확성을 하기 위해 특별히 설계된 시스템 입니다 2002년에 우리는 Outline의 특별한 기술이 담겨있는 Butterfly를 출시했습니다.  이 시스템은 전세계에 많은 새로운 사람들과 고객들이 찾아오게 되었습니다

GTO는 Butterfly 프로젝터에서 입증된 기본적인 설계 원칙을 유지하면서 보다 진보된 SPL, 더 많은 컨트롤, 개선된 해상도, 빠른 과도 응답과 먼거리에서도 탁월한 균일성을 제공하는 새로운 시스템입니다. Butterfly 프로젝터에서 필수적인 요소 중 하나는 Outline이 2002에 국제 디자인 특허를 수여하고 V-POWER 개념을 언급한 V자형 전면 배플 디자인입니다. 이 획기적인 설계는 개별적인 사운드 소스가 기존의 라인-소스 시스템보다 어레이에 결할 될때 훨씬 더 가까히 배치되도록 합니다. 이것은 고주파 모듈간의 우수한 음향 커플링을 촉진하여 부드럽지만 확장된 HF 응답을 생성합니다. 또한 중고주파의 회절과 열화를 최소화하는 배열을 통해 이상적인 “끊김없는 배플” 모양을 만들어 시스템을 먼거리 전달에 기여합니다.

GTO 인크로저는 내부 크기가 340 litres (74.79 gals)인 소형 인크로저에 10개의 트랜스듀서가 있습니다. 4개의 3인치 다이어프램 컴프레서 드라이버가 특징이며, 각 드라이버에는 특허받은 D.P.R.W.G가 장착되어 있습니다.(Butterfly에서 처음 사용됨), 결합된 하나의 출력은 슬롯을 통해 채널링 됩니다. 4개의 8인치 드라이버는 HF와 동일한 수평 웨이브가드를 통해 출력되는 미드레인지 주파수를 생성합니다. 2개의 15인치 콘 트랜스듀서는 낮은 주파수 범위를 생성하며 엄청난 깊이, 명료도 그리고 빠른 과도응답을 제공합니다

GTO 인크로저는 개별 트랜스듀서가 매우 집중되어 있음에도 불구하고 무게를 96kg (212lb) 까지 줄었습니다. 이 디자인은 여러가지 무게를 줄이는 구성요소를 포함하고 있지만, 성공에 가장 큰 기여를 한것은 항공우주산업에서 사용되는 알루미늄 합금을 사용하는 것입니다. 강철보다 합성 항공하드웨어를 사용했습니다. 이 혁신 기술은 하드웨어 인크로저 무게를 66%를 줄였지만 총 중량이 2.4톤인 GTO 인크로저를 최대 24대까지 리깅할수 있을만큼 강력합니다

GTO 인크로저 사이의 분산각도는  0.5 ° 단위로 0 °와 5 ° 사이에서 조정할 수 있으며 어레이의 최상단 인크로저를 위해 0.25 ° 위치를 추가하여 먼거리를 추가로 제어 할 수 있습니다. 인크로저 사이의 분산각도가 드라이브 유닛 간의 물리적 거리에 영향을 미치기 때문에 라인 소스 시스템의 전반적인 성능은 이러한 파라미터를 정밀하게 제어해야 합니다. 인크로저 리깅 하드웨어에 필수적인 각도계(분산 각도 표시기)를 사용하면 개별 인크로저 사이의 각도를 정밀하게 조정할 수 있으며 고정된 강철 핀을 삽입하여 고정시킵니다

다운필 적용의 경우 우리는 특별히 GTO-DF를 설계했습니다 이 모듈식 인크로저는 수직면에서 25도 범위의 커버리지를 제공하며 동일한 리깅 하드웨어를 사용하여 부착됩니다. 위쪽으로 시스템 커버리지가 필요한 경우 Butterfly와 Mantas 28를 기본 프레임에 위에 올려 놓을 수 있습니다. 이 두가지 솔루션은 매우 큰 수직 분산이 필요한 장소에서 적절한 적용 범위를 제공합니다
